让城市容貌表里如一,打造泉城智慧型地下综合管廊

发布日期:2017-12-25 14:27:56     来源:济南城市建设集团

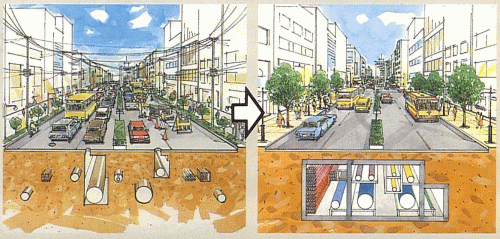

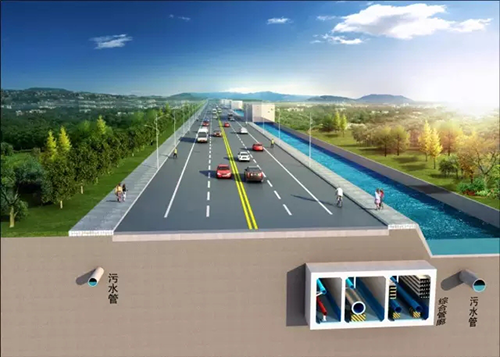

  地下综合管廊是指在城市地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道,是保障城市运行的重要基础设施和"生命线"。随着济南市地下综合管廊的不断完善,市区内的空中线路“蜘蛛网”、马路“拉链”等饱受非议的“城市病”将会逐步得到“治愈”。


   落实国务院部署大力推进综合管廊建设

  2015年,国务院办公厅下发《国务院办公厅关于推进城市地下综合管廊建设的指导意见》,要求逐步提高城市道路配建地下综合管廊的比例,全面推动地下综合管廊建设,计划到2020年,建成一批具有国际先进水平的地下综合管廊并投入运营。现代城市综合管廊以现代化管廊的标准,海绵城市理念,呈献高度集约化、预制拼装产品化、BIM技术信息化、运营维护智能化等特点,在我国正迅猛发展,信息技术的应用也将引领管廊建设步入“智慧时代”。

  目前济南市已建设完成并投入运行管理的综合管廊共三处,分别为二环西路、泉城路、奥体中心。由于三条管廊建设年代各不相同,建设时国家没有相应的建设设计规范,所以每条管廊内的运行系统相对不完善,无法满足管廊高标准运行需求。目前,济南城市建设集团旗下的济南市政公用资产管理运营有限公司力求用先进的技术优化提升管廊系统,使管廊内各系统更好的为管廊安全运行提供完善的技术保障。

  多系统全面升级力促城市容貌表里如一

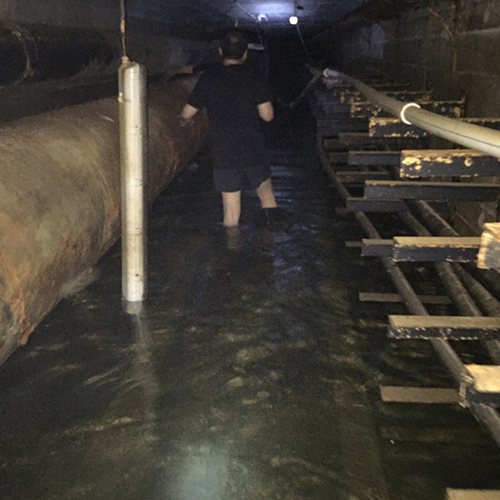

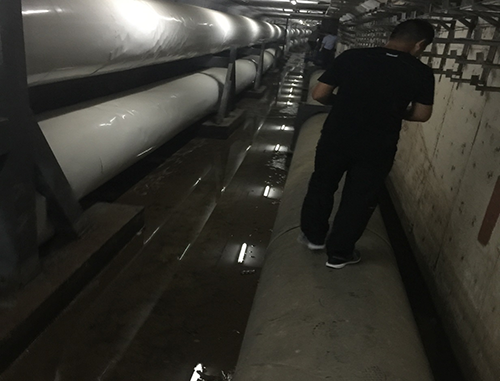

改造前二环西路综合管廊

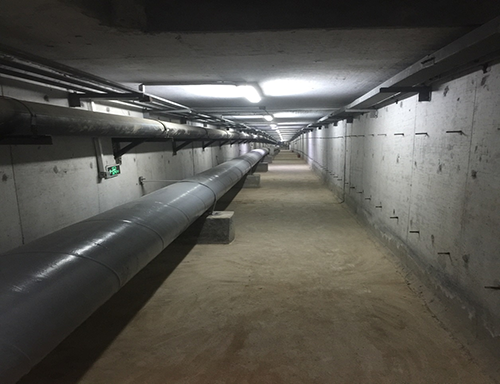

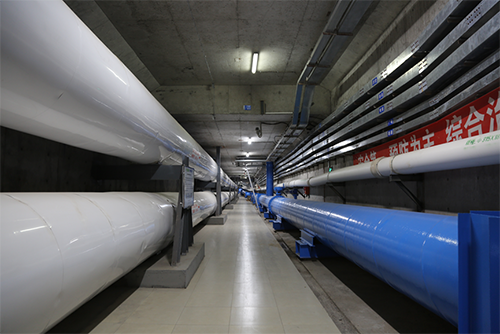

改造后二环西路综合管廊现状

  济南市政公用资产管理运营有限公司于2017年6月1日通过公开招投标(政府向社会购买服务)形式,取得城区二环西路、泉城路、奥体中心三条综合管廊的管理维护权,主要负责对三条综合管廊进行日常维护巡检及安全运行管理工作。

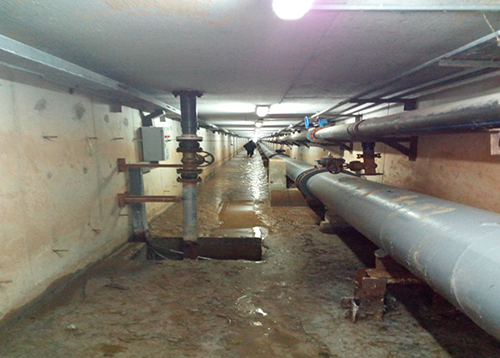

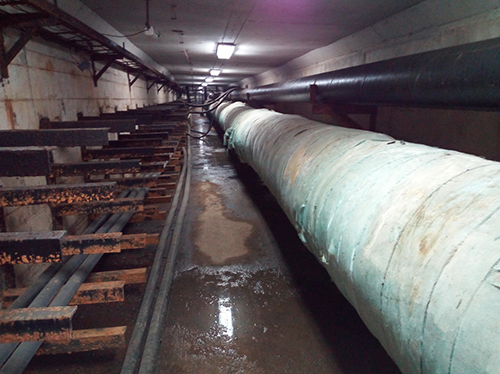

改造前奥体中心综合管廊
改造后奥体中心综合管廊现状

  二环西路、泉城路、奥体中心三条综合管廊全长14.8公里,目前正在着手对管廊内部管理维护系统进行提升改造。本次提升改造内容主要包含排水系统、照明系统、通风系统、入侵警报系统、环境监测系统、通讯系统、人员定位系统、应急广播系统等。
改造前泉城路综合管廊
改造后泉城路综合管廊现状

  目前二环西路综合管廊已完成第一阶段通讯系统、应急广播系统、入侵警报、照明系统、排水系统的提升改造工作,预计年底可以全面完成第一阶段系统提升改造工作。第二阶段提升改造项目于本月底开始实施,改造完成后的综合管廊运行保障系统将为管廊统筹管理、安全运行提供有效的技术支撑。

  智慧型技术支撑提升终端系统建设

  智慧管廊系统的建设,改变了过去重地上轻地下,重面子轻里子的城市建设理念,提升管廊建设可以保证一个城市基础设施特别是地下基础设施的运行安全,另一方面能够拉动投资促进发展。

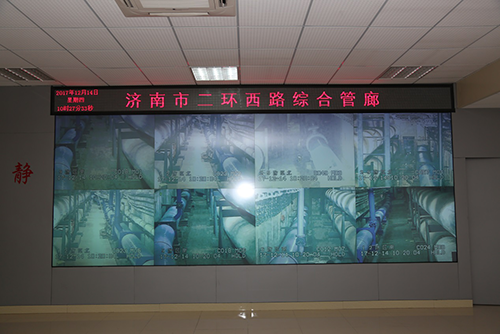

综合管廊控制中心

  综合监控系统是一个深度集成的自动化平台,以遥测、遥信、遥控、遥调等功能,实现对地下管廊内设备的运行状态和管廊环境的实时监测和控制。

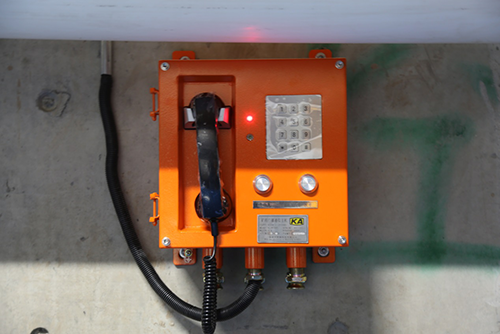

应急电话

  通过在管廊和指挥中心建设清洁、环保、高效的新型消防系统,采用数字化网络和自控化控制技术,实现火情预警、火灾报警、火灾处理及疏散,保证管廊内部人员和设施的安全。

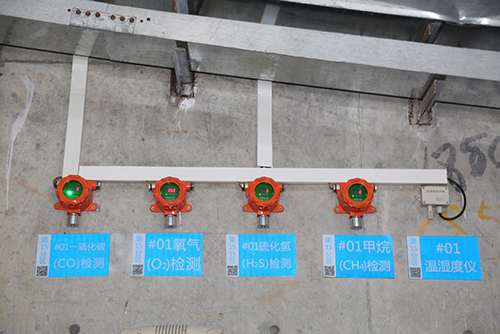

气体监测系统

  通风系统是通过运用物联网感知技术,在综合管廊内按照构筑物空间布局、主要热量来源及人员活动范围,合理布置通风和排烟设备,实时接收现场监测数据,保证综合管廊内工作人员的通风环境安全,以及火灾发生时必要的消防排烟需求。

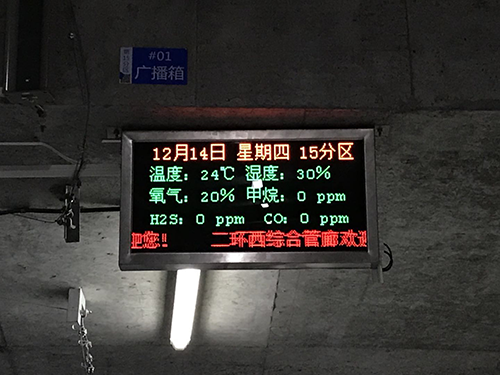

数据实时监测

  火灾报警系统采用自动化控制技术和数字通讯技术,及时、准确、快捷的将前端智能火灾探测设备的报警信息进行采集、传输,实时通知给相关工作人员,并联动给消防及广播系统,实现火情预警、火灾报警等功能。

  视频监控系统结合先进的数字化视频监控技术,及时对管廊内相关事件进行报警和联动,形成全方位、立体化、智能化的视频监控系统,提高综合管廊运行环境监控的整体安全防范能力。

  门禁系统通过在综合管廊每个分区防火墙和监控指挥中心主要出入口设置门禁系统,按照管廊现场防盗、防破坏以及消防防火的实际需求。
数据实时监测

  入侵报警系统利用物联网技术、现代通信技术,实现对综合管廊通风口、投料口、应急出口等设防位置的入侵监测、自动识别及报警,避免了综合管廊的运行受非法入侵的干扰。

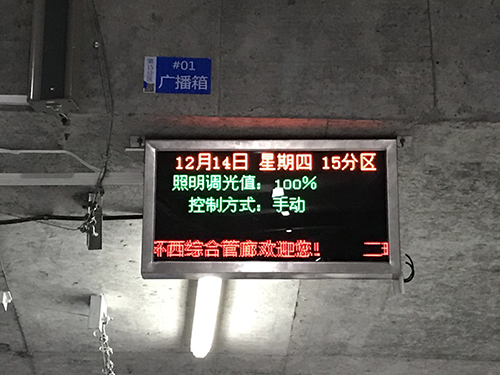

照明数据实时监测

  照明控制子系统利用现代传感技术及网络技术,实现对管廊内部正常照明、应急照明、疏散照明等配电设施的控制与监测。

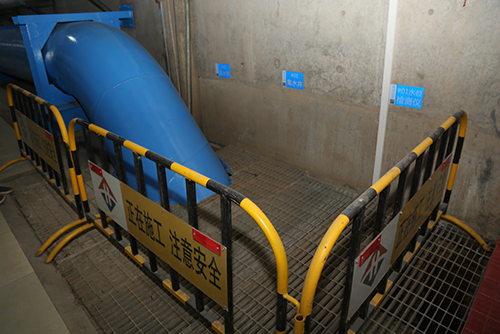

排水处

  排水控制系统通过在管廊排水集水池内安装扬程和功率适宜的排水、排污潜水泵,并且通过设置相关控制流程和参数,实现排水泵的交替使用和共享使用智能启动计划,从而进一步实现了管廊排水控制系统的节能减排目标。
